第一章 設計依據

客戶提出的項目目標要求

客戶提供的現場圖紙、現場等設計資料

遵循國家法規及標準

中華人民共和國環境保護法

中華人民共和國城鄉規劃法

GB50303-2002建筑電氣工程施工質量驗收規范

GB50242-2002建筑給水排水及采暖工程施工質量驗收規范

DB13/T 1264-2010遠程射霧技術應用規范

第二章 方案

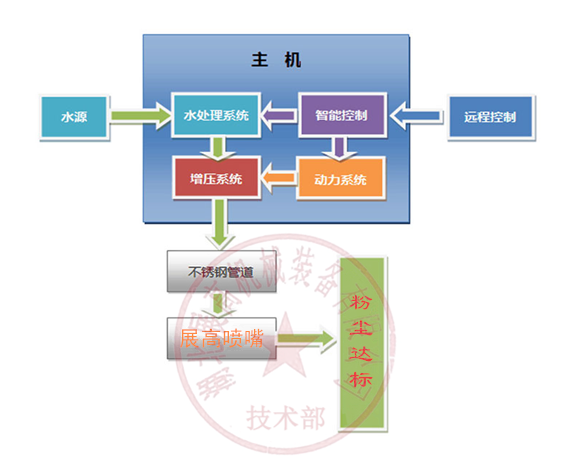

一、方案設計

為客戶設備產品配套降塵。

二、設備選型

0.75KW主機配套≦40個噴頭，最大噴霧量：12L/min；

1.50KW主機配套≦60個噴頭，最大噴霧量：18L/min；

3.0KW主機配套≦100個噴頭，最大噴霧量：21L/min；

4.0KW主機配套≦160個噴頭，最大噴霧量：31L/min；

5.5KW主機配套≦260個噴頭，最大噴霧量：43L/min；

三、主機定位

主機建議集中放置于客戶提供水源、電源并不影響正常工作，主機工作壓力在40-80kg，建議對地面進行硬化處理，承載能力在500kg/㎡。

四、產品基本技術參數

電源:AC380~50/60HZ   功率:0.75KW-- 5.5KW

噪音:24-60db                 重量:80-200KG

壓力：40-80KG              模式：時控開關/GPRS控制

噴頭：10--260個            凈水器精度：0.01微米

1．深層水處理系統：PP+UF，多級精密過濾 ，精度：0.1-0.01um，流量：2T/H

2．高壓主機：

瑞典ABB電機，意大利INTERPUMP，意大利AR防爆壓力閥，合金連接組件；

ABB浪涌保護器，施耐德交控保護，智能時控模塊，原廠變頻模塊，智能恒壓調節閥；

防護等級IP34，熱熔膠減震系統。

型號：MD-300GP1508S0.75~5.5KW系列，電壓：AC 380V 50Hz

功率：0.75~5.5KW，最大轉速：1450rpm，最大工作壓力:150bar

最大噴霧量：12-18-21-31-43L/min

3. 壓力調節系統： 調節范圍0-250bar

4.控制系統 ：SL-0.75~5.5G型

5. 防腐耐高壓管路：特制高壓銅管：規格：￠10.0 X 1；最大耐壓：200bar

6. 噴頭座及噴嘴 (90-110ml)

A.特制高壓銅噴頭座   B．噴嘴：撞針式紅寶石噴嘴
